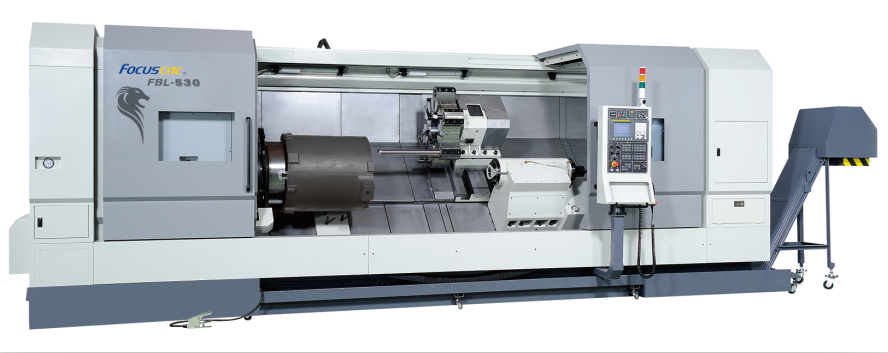

臺灣福碩FBL-530/FBL-520/FBL-540 |
|
 |
臺灣福碩數控車床FBL-530的產品參數
| 型 號 |
單 位 |
FBL-530 |
| 控制器 |
|
FANUC Oia40/A30b/a30 |
| 加工范圍 |
床面旋徑 |
mm |
φ1030 |
| 鞍面旋徑 |
mm |
φ800 |
| 最大加工直徑 |
mm |
φ940 |
| 最大加工長度 |
mm |
4000 |
| 兩心間距 |
mm |
4000 |
| 可通過棒材徑 |
mm（inch) |
φ165（6"） |
| 主軸箱 |
主軸鼻端 |
|
A2-15/A2-20 |
| 夾頭尺寸 |
inch |
18"-24" |
| 主軸通孔徑 |
mm（inch) |
φ196（7.5"）φ260（10"）φ320（12.5"） |
| 主軸變速段數 |
step |
4step/3step |
| 主軸最高轉速 |
rpm |
φ196 1000rpm/φ260 600rpm/φ320 500rpm |
| C軸分割精度 |
|
|
| 主軸馬達 |
KW |
37/45 |
| 刀塔 |
刀塔刀位數 |
tools |
12 |
| 車刀尺寸 |
mm |
32×32 |
| 搪刀尺寸 |
mm |
φ60 |
| 動力軸轉速 |
rpm |
|
| 動力軸馬力 |
KW |
|
| 行程 |
X軸行程 |
mm |
490 |
| Z軸行程 |
mm |
4000 |
| X/Z伺服馬達動力 |
rpm |
7 |
| X/Z軸快速進給 |
mm/min |
X:10(φ50×P10)Z:12(φ50×P16) |
| 尾座 |
尾座行程（不含中心架） |
mm |
4000 |
| 心軸行程 |
mm |
100 |
| 尾座心軸直徑 |
mm |
φ200 |
| 尾座心軸錐度 |
rotary |
MT#6旋轉心軸 |
| 床臺斜度 |
degree |
45o |
| 切削水泵浦 |
kw |
1.2 |
| 機臺重量 |
kg |
27000 |
|
|
|
